Ленточная резка ценится за ровный пропил, экономичный расход материала и способность уверенно работать с профильным прокатом, трубами и массивными заготовками. Правильно подобранное оборудование ускоряет раскрой, снижает долю брака и облегчает последующую обработку кромки.
При выборе важно учитывать не только мощность станка, но и кинематику, жесткость рамы, наличие охлаждения, диапазон скоростей и параметры полотна. Эти факторы определяют точность, производительность и ресурс оснастки при работе с разными марками стали и цветными сплавами.
Основные виды
Современные ленточные пилы по металлу делят по типу конструкции и уровню автоматизации. Разные решения ориентированы на мастерские, небольшие производства или поточные линии.
По конструкции станка
- Гравитационные (маятниковые) – опускание рамы происходит под собственным весом с регулировкой подачи. Подходят для небольших объемов, просты в обслуживании.
- Консольные – пильная рама перемещается по направляющим, обеспечивая стабильную геометрию реза на разных сечениях.
- Портальные (двухстоечные) – максимальная жесткость и точность, актуальны для крупных заготовок и серийной работы.
- Вертикальные – удобны для фигурного и контурного распила, когда заготовку ведут по столу, как на лобзике промышленного класса.
По степени автоматизации
- Ручные – оператор задает подачу и выполняет цикл реза. Выгодны при нерегулярной загрузке.
- Полуавтоматические – зажим, рез и возврат рамы выполняются автоматически, оператор отвечает за подачу заготовки и настройку.
- Автоматические – имеют подающий механизм, счетчик резов и повторяемые программы, оптимальны для серий.
Классификация станков: маятниковые, портальные, консольные и двухколонные конструкции
Выбор конструкции ленточнопильного станка по металлу определяет не только габариты заготовок и доступную производительность, но и качество реза, удобство серийной работы и требования к точности позиционирования.
Ниже приведены основные типы компоновок, их сильные стороны и ограничения, чтобы подобрать решение под конкретные задачи – от единичной резки профиля до стабильного раскроя крупных сечений.
Основные конструктивные схемы

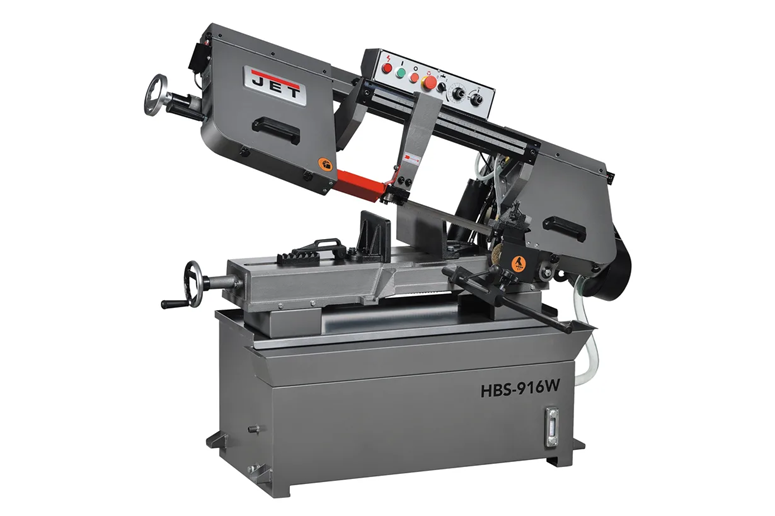

- Маятниковые (поворотная рама/пила опускается дугой) – классическая компоновка для мастерских и небольших производств. Просты, относительно компактны, хорошо подходят для резки труб, профиля и прутка. Ограничения: ниже жесткость и стабильность геометрии при работе с большими сечениями и твердыми сплавами.
- Портальные – режущий узел перемещается по порталу, обеспечивая высокую устойчивость и равномерную подачу. Оптимальны для крупных заготовок, пакетов и тяжелых режимов. Требуют больше места и обычно относятся к более дорогому сегменту.
- Консольные – пильная рама опирается на консоль, что дает удобный доступ и компактность при работе со средними сечениями. Подходят для универсальных задач, но по жесткости часто уступают двухколонным решениям при интенсивной эксплуатации.
- Двухколонные – рама движется по двум направляющим/колоннам, обеспечивая максимальную жесткость и повторяемость. Лучший выбор для серийного реза, твердых материалов и точных требований. Минусы: больший вес, цена и требования к месту установки.
Итог: для базовых задач и ограниченного пространства чаще выбирают маятниковые или консольные станки; для стабильной серийной резки с повышенной точностью – двухколонные; для крупных сечений и тяжелой промышленной нагрузки – портальные. При равных условиях приоритет стоит отдавать жесткости конструкции, соответствию максимальному сечению и требуемой повторяемости реза.
