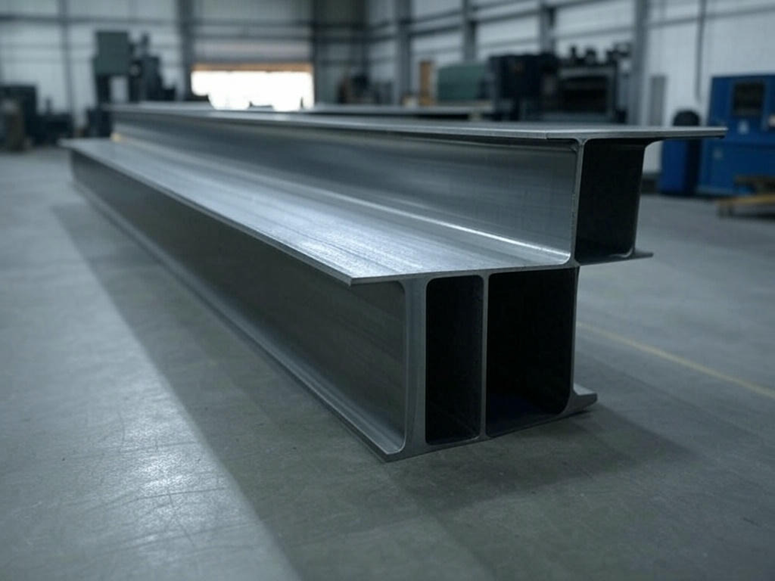

Балка двутавр – один из самых распространённых элементов металлических и железобетонных конструкций, применяемый для перекрытий, каркасов зданий, мостовых и промышленных сооружений.
Двутавровое сечение обеспечивает высокую жёсткость и несущую способность при сравнительно небольшой массе, что делает такие балки удобными для проектирования и экономически эффективными в строительстве.
Монтаж двутавровых балок включает подготовку опорных узлов, подачу и выверку элементов по отметкам и осям, временное закрепление и последующую фиксацию в проектном положении сваркой или болтовыми соединениями. Ключевыми этапами считаются контроль геометрии, обеспечение надёжного сопряжения с колоннами и ригелями, а также соблюдение требований безопасности при подъёме и установке тяжёлых металлоконструкций.
Что такое двутавровая балка: геометрия профиля, маркировка и область применения
В теме «Балка двутавр: понятие и монтаж» важно понимать, что выбор типа двутавра начинается не с способа крепления, а с понимания его геометрии и маркировки. От высоты профиля, ширины полок и толщины стенки зависит несущая способность, жёсткость, масса, а также удобство стыковки с другими элементами (колоннами, опорными плитами, рёбрами жёсткости).
Геометрия профиля и принципы работы
Профиль двутавра состоит из двух полок (верхней и нижней) и стенки между ними. Полки воспринимают основные нормальные напряжения при изгибе: одна полка работает на сжатие, другая – на растяжение. Стенка обеспечивает совместную работу полок и воспринимает поперечные силы (срез), поэтому её толщина и высота важны для устойчивости и сопротивления потере формы.
Геометрические параметры, которые обычно учитывают при подборе двутавра:
- Высота профиля – влияет на жёсткость и прогиб (чем выше, тем жёстче при прочих равных).
- Ширина полок – важна для устойчивости сжатой зоны и удобства опирания настилов, плит, прогонов.
- Толщина стенки и полок – определяет несущую способность, устойчивость и массу.
- Радиусы закруглений в переходах – влияют на технологичность и концентрацию напряжений, особенно в зонах сварных соединений и отверстий.
Маркировка и область применения
Маркировка двутавровых балок отражает типоразмер и особенности профиля: как правило, указывается номер (связанный с высотой в сантиметрах или близкой к ней величиной) и серия/тип, которые характеризуют соотношение ширины полок и толщин. В строительной практике встречаются профили с параллельными гранями полок (удобны для монтажа и стыковки), а также двутавры различных серий – от более лёгких до усиленных, выбираемых по расчёту.
При чтении маркировки важно понимать, что одинаковый «номер» не всегда означает одинаковую массу и несущую способность: многое зависит от серии (полки шире или уже, стенка толще или тоньше). Поэтому при подборе ориентируются не только на условное обозначение, но и на расчетные характеристики и фактические размеры, требуемые проектом.
Основные области применения двутавровых балок:
- Каркасы зданий – ригели, балки перекрытий, элементы рам и связей.
- Промышленные сооружения – подкрановые балки, несущие элементы площадок и эстакад.
- Мостовые и транспортные конструкции – пролётные строения, опорные элементы и усиления.
- Реконструкция и усиление – замена деревянных/железобетонных балок, усиление проёмов, наращивание несущей способности перекрытий.
Выбор двутавра для конкретного объекта определяется сочетанием факторов: расчётной нагрузкой, пролётом, условиями опирания, требованиями по прогибам, типом соединений (болтовых или сварных) и условиями эксплуатации (влажность, коррозионная среда, температурные воздействия). Именно поэтому геометрия профиля и корректное чтение маркировки напрямую связаны с надёжностью будущего монтажа.
