Опоры трубопроводов являются важными элементами конструкций, обеспечивающими надежное закрепление трубопровода, равномерное распределение нагрузок и защиту от деформаций вследствие колебаний температуры.
Можно купить опоры на https://promng.ru/. Все они, условно, подразделяются на два класса: неподвижные и подвижные. Неподвижные опоры обеспечивают полную фиксацию трубы, препятствуя её смещению.
Среди распространенных видов выделяются:

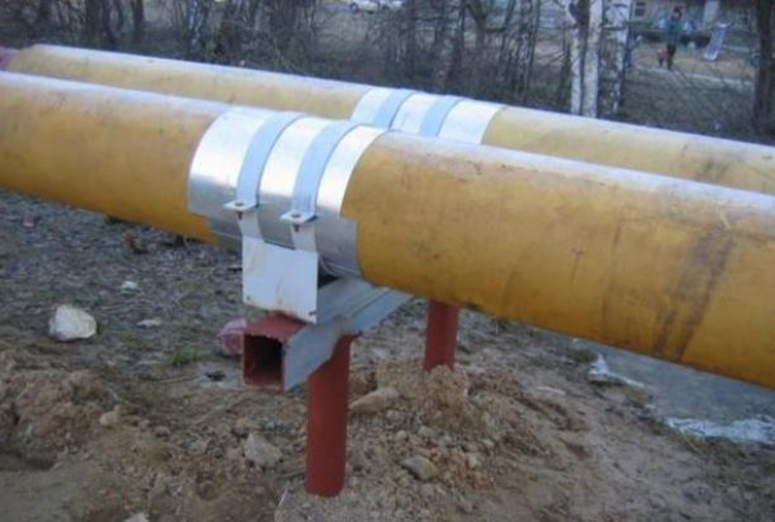

- хомутовые опоры монтируются с применением одинарных или двойных хомутов;.
- приварные жесткие опоры оснащаются упорными элементами, жестко удерживающими трубу;
- щитовые опоры предназначены для особо нагруженных зон трубопровода.
Подвижные опоры, напротив, допускают перемещение трубопровода в пределах установленных направлений. Основные разновидности включают:
- скользящие опоры оборудуются вкладышами из тефлона или графита;
- роликовые опоры — востребованы там, где имеются значительные длины и высокие нагрузки;
- подвесные крепления (подвески) — применяют в помещениях с ограниченным пространством, таких как подвалы, технические этажи и эстакады, где невозможно установить нижнее крепление.
Правильный подбор типа опоры определяется условиями эксплуатации, характеристиками самого трубопровода и требованиями проектной документации.
Как правильно подойти к установке опор для трубопроводов
При строительстве магистральных трубопроводов современного образца предпочтительно применение именно неподвижных опор, принимающих основную нагрузку. Соответственно, предъявляются повышенные требования к материалу опор, их прочности и стабильности.
Монтаж осуществляется следующим образом: опоры сначала крепятся к металлическим конструкциям, установленным на монолитные железобетонные фундаменты. Затем к платформам присоединяют сами трубы посредством хомутов или другого крепежа. Между хомутом и поверхностью трубы предусматривается небольшой зазор примерно в 1,5 мм, позволяющий компенсировать возможные тепловые расширения материалов.
Кроме того, для предотвращения коррозионных процессов применяется дополнительная защита — установка алюминиевых прокладок. Установка скользящих опор требует учета температурных воздействий и других влияющих факторов, соответственно, проект предусматривает расчет процента смещения вдоль горизонтали для каждого участка трубопровода отдельно.
